การผลิตไฟฟ้าแรงสูง

ชุดเครื่องกำเนิดไฟฟ้าดีเซลแรงสูง

ชุดเครื่องกำเนิดไฟฟ้าเครื่องยนต์ดีเซลที่มีเอาท์พุตอัลเทอร์เนเตอร์ไฟฟ้าแรงสูง กำหนดค่าสำหรับการกระจายโดยตรงที่ 6.3 kV, 10.5 kV หรือ 11 kV โดยไม่ต้องใช้หม้อแปลงแบบสเต็ปอัพ จ่ายโหลดทางอุตสาหกรรมขนาดใหญ่ การทำเหมือง และพลังงานสำรองระดับสาธารณูปโภค

6.3 / 10.5 / 11

แรงดันไฟขาออก กิโลโวลต์

500-4000

ช่วงเอาต์พุตกิโลวัตต์

1500 / 1800

รอบต่อนาที 50/60 เฮิร์ตซ์

แนะนำผลิตภัณฑ์

ชุดเครื่องกำเนิดไฟฟ้าดีเซลแรงสูงเป็นเครื่องกำเนิดไฟฟ้าเครื่องยนต์ดีเซลที่กำหนดค่าให้ผลิตไฟฟ้าเอาท์พุตที่ระดับแรงดันไฟฟ้าปานกลาง โดยทั่วไปคือ 6.3 kV, 10.5 kV หรือ 11 kV ทำให้สามารถกระจายพลังงานไปยังโหลดไฟฟ้าแรงสูงโดยไม่ต้องใช้หม้อแปลงขั้นกลาง ชุดประกอบด้วยเครื่องยนต์ดีเซล เครื่องกำเนิดไฟฟ้ากระแสสลับไฟฟ้าแรงสูง ระบบกระตุ้น แผงควบคุม รีเลย์ป้องกัน เซอร์กิตเบรกเกอร์ และระบบเสริม รวมเป็นหน่วยหรือแยกเป็นโมดูลแยกสำหรับการขนส่ง เอาต์พุตไฟฟ้าแรงสูงเหมาะสำหรับโรงงานอุตสาหกรรมขนาดใหญ่ การทำเหมืองแร่ และการใช้งานสแตนด์บายระดับสาธารณูปโภค โดยที่เครือข่ายการจำหน่ายทำงานที่แรงดันไฟฟ้าปานกลาง และลดการสูญเสียของหม้อแปลงและต้นทุนอุปกรณ์ให้เหลือน้อยที่สุด ขดลวดไดชาร์จ ระบบฉนวน และการเชื่อมต่อขั้วต่อได้รับการกำหนดค่าสำหรับระดับแรงดันไฟฟ้าที่ระบุ พร้อมด้วยการประสานงานการป้องกันสำหรับเครือข่ายไฟฟ้าแรงสูง ฟังก์ชันการควบคุมและการป้องกันประกอบด้วยการซิงโครไนซ์ การแบ่งปันโหลด การควบคุมแรงดันไฟฟ้า และการประสานงานกับอุปกรณ์ป้องกันต้นน้ำและปลายน้ำ ชุดนี้จะใช้เมื่อกำลังไฟฟ้าที่ต้องการเกินช่วงการใช้งานจริงของการสร้างแรงดันไฟฟ้าต่ำ หรือในกรณีที่เครือข่ายการจ่ายไฟของสิ่งอำนวยความสะดวกอยู่ที่แรงดันไฟฟ้าปานกลางอยู่แล้ว

เอาต์พุตแรงดันสูงเทียบกับเอาต์พุตแรงดันต่ำพร้อมหม้อแปลงแบบสเต็ปอัพ

เอาต์พุต HV โดยตรง

ชุดเครื่องกำเนิดไฟฟ้าพร้อมอัลเทอร์เนเตอร์ไฟฟ้าแรงสูง

กำจัดหม้อแปลงแบบสเต็ปอัพระหว่างเครื่องกำเนิดไฟฟ้าและเครือข่ายการจ่ายไฟของสิ่งอำนวยความสะดวก
กำจัดการสูญเสียของหม้อแปลง ปรับปรุงประสิทธิภาพโดยรวมตั้งแต่อินพุตเชื้อเพลิงไปจนถึงกำลังที่ส่ง
ลดพื้นที่ใช้อุปกรณ์โดยการถอดหม้อแปลงและสวิตช์เกียร์ที่เกี่ยวข้องออกจากโครงร่าง
กระแสไฟฟ้าที่ต่ำกว่าที่ขั้วเครื่องกำเนิดไฟฟ้าจะช่วยลดขนาดสายเคเบิลและหน้าตัดของทองแดงสำหรับเส้นทางพลังงานหลัก
ขอบเขตการทดสอบการทำงานที่สั้นลง เนื่องจากไม่จำเป็นต้องติดตั้งหม้อแปลง การเติมน้ำมัน และการประสานงานในการป้องกัน
เหมาะสำหรับพื้นที่เหมืองแร่ ซีเมนต์ และอุตสาหกรรมหนักที่ใช้เครือข่ายการจ่ายแรงดันไฟฟ้าปานกลางอยู่แล้ว

LV พร้อมหม้อแปลง

ชุดเครื่องกำเนิดไฟฟ้าแรงดันต่ำพร้อมหม้อแปลงแบบสเต็ปอัพ

ต้องใช้หม้อแปลงแบบสเต็ปอัพระหว่างขั้วเครื่องกำเนิดไฟฟ้าและเครือข่ายแรงดันไฟฟ้าปานกลาง
การสูญเสียของหม้อแปลงจะลดประสิทธิภาพโดยรวมของเส้นทางการแปลงพลังงาน
รอยเท้าและงานโยธาเพิ่มเติมสำหรับหม้อแปลง กักเก็บน้ำมัน และอุปกรณ์ป้องกัน
กระแสที่สูงขึ้นที่ขั้วเครื่องกำเนิดไฟฟ้าแรงดันต่ำต้องใช้สายเคเบิลที่ใหญ่กว่าและการเดินขนานกันมากขึ้น
ขอบเขตเพิ่มเติมสำหรับการติดตั้งหม้อแปลง การประสานงานการป้องกัน และการทดสอบเดินเครื่อง
การกำหนดค่าทั่วไปที่ชุดเครื่องกำเนิดไฟฟ้าได้รับมาตรฐานสำหรับเอาต์พุตแรงดันไฟฟ้าต่ำในหลายไซต์

ตัวเลือกการกำหนดค่า

ระดับแรงดันไฟฟ้า

เอาต์พุต 6.3 kV, 10.5 kV หรือ 11 kV ค่าอื่นๆ ตามคำขอ

ความจุขาออก

500 kW ถึง 4,000 kW ขึ้นอยู่กับรุ่น

ประเภทเครื่องยนต์

เครื่องยนต์ดีเซลสี่จังหวะ เทอร์โบชาร์จ ไดเรคอินเจคชั่น

ความเร็วของเครื่องยนต์

1500 รอบต่อนาทีสำหรับ 50 เฮิร์ต, 1800 รอบต่อนาทีสำหรับ 60 เฮิร์ต

ประเภทเครื่องกำเนิดไฟฟ้ากระแสสลับ

เครื่องกำเนิดไฟฟ้ากระแสสลับซิงโครนัสแรงดันสูง, ฉนวนคลาส H, กล่องหุ้ม IP23 หรือ IP44

ระบบกระตุ้น

การกระตุ้นแบบไร้แปรงถ่านพร้อมตัวควบคุมแรงดันไฟฟ้าอัตโนมัติ

เบรกเกอร์หลัก

เบรกเกอร์วงจรสุญญากาศจัดอันดับสำหรับแรงดันและกระแสไฟฟ้าของเครื่องกำเนิดไฟฟ้ากระแสสลับ

โครงการคุ้มครอง

ดิฟเฟอเรนเชียล, กระแสเกิน, ความผิดปกติของดิน, แรงดันไฟเกิน, แรงดันตก, กำลังย้อนกลับ

แผงควบคุม

ตัวควบคุมบน PLC พร้อม HMI การซิงโครไนซ์ การแบ่งปันโหลด ฟังก์ชันการป้องกัน

การสื่อสาร

Modbus, Ethernet หรือโปรโตคอลอื่นๆ สำหรับการรวม SCADA ตามคำขอ

การจัดอันดับหน้าที่

ขึ้นอยู่กับการกำหนดค่าแบบต่อเนื่อง ใช้งานหลัก หรือสแตนด์บาย

การจัดเก็บน้ำมันเชื้อเพลิง

แท็งก์รายวัน ถังฐาน หรือพื้นที่จัดเก็บภายนอกจำนวนมาก ขึ้นอยู่กับการกำหนดค่า

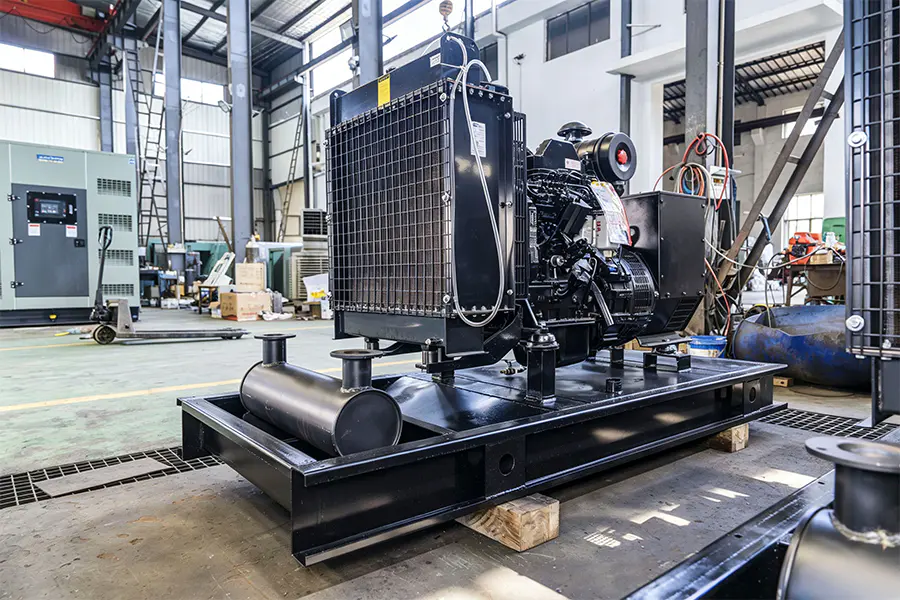

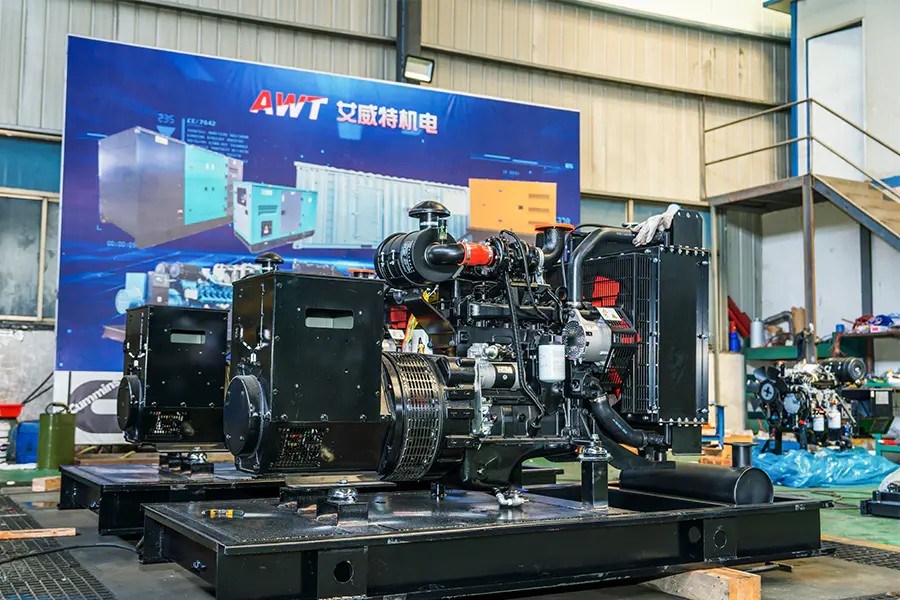

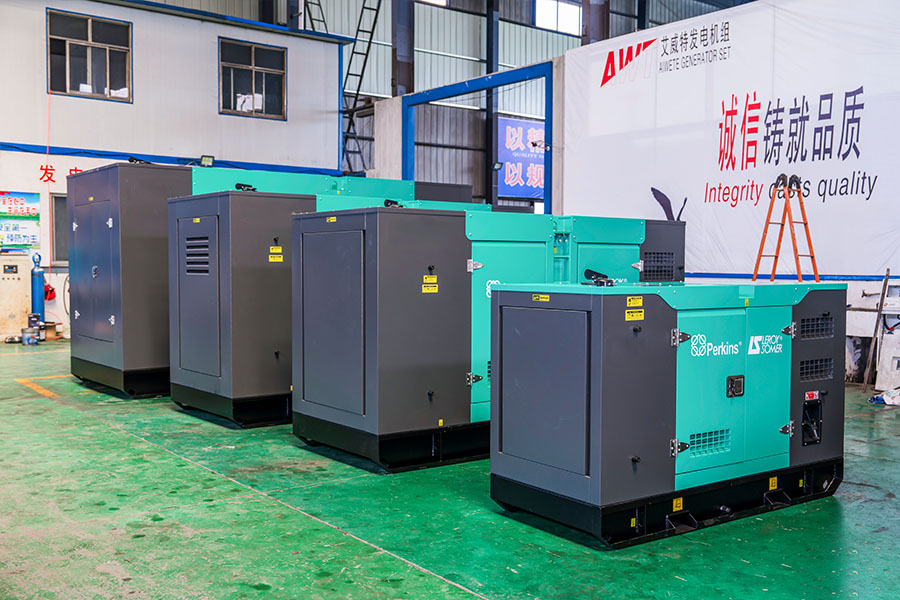

แบบฟอร์มการติดตั้ง

กันลื่นแบบเปิด หลังคากันเสียง หรือตู้คอนเทนเนอร์

การทำงานแบบขนาน

การซิงโครไนซ์และการแบ่งปันโหลดกับชุดอื่นหรือกับเครือข่ายยูทิลิตี้

ในกรณีที่ระบุเอาต์พุตไฟฟ้าแรงสูง

การดำเนินการเหมืองแร่

ไซต์เหมืองแร่โดยทั่วไปจะจ่ายพลังงานที่แรงดันไฟฟ้าปานกลางให้กับรถบรรทุกลาก เครื่องบดย่อย สายพานลำเลียง และปั๊มบำบัดน้ำเสีย การสร้างไฟฟ้าแรงสูงโดยตรงจะหลีกเลี่ยงหม้อแปลงระหว่างเครื่องกำเนิดไฟฟ้าและเครือข่ายการจำหน่ายไซต์

การแปรรูปปูนซีเมนต์และแร่

ไดรฟ์โรงสี เตาเผา และอุปกรณ์บดที่โรงงานแปรรูปปูนซีเมนต์และแร่ทำงานที่แรงดันไฟฟ้าปานกลาง ชุดเครื่องกำเนิดไฟฟ้าที่มีเอาท์พุตไฟฟ้าแรงสูงสามารถจ่ายโหลดเหล่านี้ได้โดยตรงในระหว่างที่โครงข่ายไฟฟ้าดับหรือในโหมดเกาะ

พลังงานสแตนด์บายระดับยูทิลิตี้

สถานีย่อยและสิ่งอำนวยความสะดวกด้านสาธารณูปโภคที่ต้องการการสร้างสแตนด์บายที่แรงดันไฟฟ้าปานกลางสามารถใช้ชุดเครื่องกำเนิดไฟฟ้าแรงสูงเพื่อป้อนบัสแรงดันไฟฟ้าปานกลางโดยตรง โดยหลีกเลี่ยงหม้อแปลงแบบสเต็ปอัพในเส้นทางสแตนด์บาย

สิ่งอำนวยความสะดวกอุตสาหกรรมขนาดใหญ่

โรงถลุงเหล็ก โรงงานปิโตรเคมี และไซต์การผลิตขนาดใหญ่ที่มีเครือข่ายการจำหน่ายแรงดันไฟฟ้าปานกลาง สามารถรวมชุดเครื่องกำเนิดไฟฟ้าแรงสูงเพื่อการโกนสูงสุด การสแตนด์บาย หรือแหล่งจ่ายไฟต่อเนื่องได้

โรงงานแปรรูปน้ำมันและก๊าซ

โรงกลั่น โรงงานแปรรูปก๊าซ และสถานีอัดท่อที่ทำงานด้วยแรงดันไฟฟ้าปานกลาง สามารถใช้ชุดเครื่องกำเนิดไฟฟ้าแรงสูงสำหรับการทำงานในโหมดสแตนด์บายและโหมดเกาะได้

ศูนย์ข้อมูลที่มีการกระจายแรงดันไฟฟ้าปานกลาง

ศูนย์ข้อมูลขนาดใหญ่ที่จ่ายพลังงานที่แรงดันไฟฟ้าปานกลางสามารถรวมชุดเครื่องกำเนิดไฟฟ้าแรงสูงเพื่อจ่ายไฟให้กับบัสแรงดันไฟฟ้าปานกลางได้โดยตรงในระหว่างที่ไฟฟ้าดับ

คำถามด้านวิศวกรรมและการใช้งาน

การเลือกระดับแรงดันไฟฟ้าสำหรับโครงการ

ระดับแรงดันไฟฟ้าถูกเลือกเพื่อให้ตรงกับเครือข่ายการกระจายของสิ่งอำนวยความสะดวก ในกรณีที่ไซต์ทำงานที่ 6.3 kV, 10.5 kV หรือ 11 kV อยู่แล้ว สามารถระบุชุดเครื่องกำเนิดไฟฟ้าที่แรงดันไฟฟ้านั้นเพื่อหลีกเลี่ยงการใช้หม้อแปลงแบบสเต็ปอัพ ยืนยันแรงดันไฟฟ้าของเครือข่าย รูปแบบการป้องกัน และการจัดเรียงสายดินที่เป็นกลางในระหว่างขั้นตอนข้อกำหนดของโครงการ

การประสานงานการป้องกันกับเครือข่ายที่มีอยู่

การตั้งค่าการป้องกันสำหรับฟังก์ชันดิฟเฟอเรนเชียล กระแสเกิน ข้อผิดพลาดของโลก แรงดันไฟเกิน แรงดันตก และกำลังย้อนกลับได้รับการประสานงานกับอุปกรณ์ป้องกันต้นน้ำและปลายน้ำในเครือข่ายสิ่งอำนวยความสะดวก การศึกษาการประสานงานจะดำเนินการในระหว่างขั้นตอนการออกแบบ และการตั้งค่าขั้นสุดท้ายได้รับการตรวจสอบความถูกต้องระหว่างการทดสอบการใช้งาน

ข้อกำหนดของสายเคเบิลและสวิตช์เกียร์ที่ไฟฟ้าแรงสูง

สายเคเบิลและสวิตช์เกียร์สำหรับวงจรไฟฟ้าแรงสูงจะถูกเลือกตามระดับแรงดันไฟฟ้า กระแสไฟฟ้า และไฟฟ้าลัดวงจรที่ขั้วเครื่องกำเนิดไฟฟ้า แรงดันไฟฟ้าที่สูงกว่าจะลดกระแสสำหรับเอาท์พุตกำลังเดียวกัน ทำให้มีหน้าตัดของสายเคเบิลเล็กกว่าการกำหนดค่าแรงดันไฟฟ้าต่ำที่เท่ากัน ยืนยันประเภทสวิตช์เกียร์ การเดินสายเคเบิล และข้อกำหนดการสิ้นสุดในระหว่างขั้นตอนการออกแบบโครงการ

การทำงานแบบขนานกับเครือข่ายยูทิลิตี้

การทำงานแบบขนานกับเครือข่ายยูทิลิตี้จำเป็นต้องมีอุปกรณ์ซิงโครไนซ์ การประสานงานการป้องกันกับยูทิลิตี้ และการปฏิบัติตามข้อกำหนดการเชื่อมต่อโครงข่ายสาธารณูปโภค ณ ที่ตั้งโครงการ ยืนยันข้อกำหนดการเชื่อมต่อโครงข่ายสาธารณูปโภค การตั้งค่าการป้องกัน และการจัดการวัดแสงในระหว่างขั้นตอนข้อกำหนดของโครงการ

ข้อควรพิจารณาในการติดตั้งไซต์และการขนส่ง

ชุดเครื่องกำเนิดไฟฟ้าแรงสูงอาจถูกจัดหาเป็นหน่วยรวมหรือแยกออกเป็นโมดูลแยกสำหรับเครื่องยนต์ เครื่องกำเนิดไฟฟ้ากระแสสลับ และอุปกรณ์ควบคุม ขึ้นอยู่กับเส้นทางการขนส่งและการเข้าถึงสถานที่ ยืนยันเส้นทางการขนส่ง ความสามารถในการยกที่ไซต์งาน และข้อกำหนดของฐานรากในระหว่างขั้นตอนการวางแผนโครงการ

ข้อกำหนดด้านความปลอดภัยของบุคลากรและการเข้าถึงไฟฟ้าแรงสูง

อุปกรณ์ไฟฟ้าแรงสูงต้องมีการควบคุมการเข้าถึง การต่อสายดินและขั้นตอนการแยกที่เหมาะสม และการฝึกอบรมบุคลากรสำหรับการใช้งานและการบำรุงรักษา การติดตั้งประกอบด้วยจุดต่อสายดิน ระบบตรวจจับแรงดันไฟฟ้า และการประสานเพื่อรองรับการทำงานที่ปลอดภัย ยืนยันข้อกำหนดด้านกฎระเบียบในท้องถิ่นสำหรับการติดตั้งไฟฟ้าแรงสูงในระหว่างขั้นตอนการออกแบบโครงการ

การบำรุงรักษาและอะไหล่อุปกรณ์ไฟฟ้าแรงสูง

การบำรุงรักษาอุปกรณ์ไฟฟ้าแรงสูงเป็นไปตามคำแนะนำของผู้ผลิตเครื่องกำเนิดไฟฟ้ากระแสสลับและสวิตช์เกียร์ โดยมีการตรวจสอบฉนวน ขั้วต่อ และการทดสอบรีเลย์ป้องกันเป็นระยะ สินค้าคงคลังอะไหล่ควรครอบคลุมรายการการสึกหรอที่ระบุในคู่มือการบำรุงรักษาและส่วนประกอบการป้องกันที่สำคัญสำหรับการกำหนดค่าเฉพาะ

การทำงานไฟฟ้าแรงสูงและความปลอดภัย

การแยก

แยกและต่อสายดินวงจรไฟฟ้าแรงสูงก่อนการบำรุงรักษา โดยใช้สวิตช์สายดินและระบบตรวจจับแรงดันไฟฟ้าที่มาพร้อมกับการติดตั้ง

การเข้าถึง

จำกัดการเข้าถึงช่องไฟฟ้าแรงสูงสำหรับบุคลากรที่ได้รับการฝึกอบรมและได้รับอนุญาต โดยมีระบบล็อคเพื่อป้องกันการเปิดภายใต้สภาวะที่มีกระแสไฟฟ้า

การป้องกัน

ตรวจสอบการตั้งค่ารีเลย์ป้องกันและทดสอบฟังก์ชันการป้องกันตามกำหนดการบำรุงรักษาเพื่อรักษาการประสานงานกับเครือข่าย

ฉนวนกันความร้อน

ตรวจสอบฉนวนของขดลวดอัลเทอร์เนเตอร์ ส่วนปลาย และข้อต่อสายเคเบิลตามช่วงเวลาที่กำหนด บันทึกค่าความต้านทานของฉนวนเพื่อการวิเคราะห์แนวโน้ม

การต่อสายดิน

ตรวจสอบความต่อเนื่องของระบบสายดินและการจัดเรียงสายดินที่เป็นกลางในช่วงเวลาที่กำหนด โดยยืนยันค่าความต้านทานที่ตรงกับข้อกำหนดการออกแบบ

เอกสารประกอบ

ดูแลรักษาไดอะแกรมบรรทัดเดียว บันทึกการตั้งค่าการป้องกัน และรายงานการทดสอบสำหรับการติดตั้งไฟฟ้าแรงสูงตามขั้นตอนเอกสารประกอบของไซต์
